新闻中心

一．性能及特点：

本品是专为解决输送带在高温250℃运行环境下接头的常温快速冷粘而研制开发的一种双组份耐高温，阻燃型专用粘合剂。本品由改性树脂、合成橡胶、及特殊辅料配制造而成，具有良好的阻燃性，遇一般明火不燃烧。它不需加温加压即可实现常温快速固化，从而在生产现场快速粘合，操作工艺简单，成本较低。并具有初粘固化强度高、抗曲绕性好、耐酸、碱、盐、水、油等多种化学介质性能良好、耐老化性良好、常温贮存期长等特点。 极高的初粘力确保常温粘接后1小时即可负荷运行生产。

二．用 途：

本品适合用于焦化厂、水泥厂等行业高温作业环境及其他行业中耐温输送带接头的常温快速冷粘。

三．使用方法：

1.混合：将粘合剂和固化剂按10:1比例配比，充分混合搅拌均匀，在2小时内用完。

2.涂胶：用短而硬的毛刷在结合面上均匀刷涂三遍混合好的胶液。刷涂后胶液要表干，达到不再粘附手指背。

3. 干燥：每次涂胶后应用碘钨灯或红外线灯烘烤（烘烤温度60～80℃），加快溶剂挥发，至不粘附手指背时再刷下次胶。

4.粘合：待第三次涂胶后烘烤至不粘附手指背时，将两个台阶式搭接面对准贴合，用手捶从中间向四周密实地敲打2～3遍即可，排尽两搭接面间的空气。

5.固化：粘合后的皮带在张紧前，应在常温下固化1小时即可负荷使用。为获得牢固的粘接效果，两个接口缝橡胶修补剂进行封口处理。

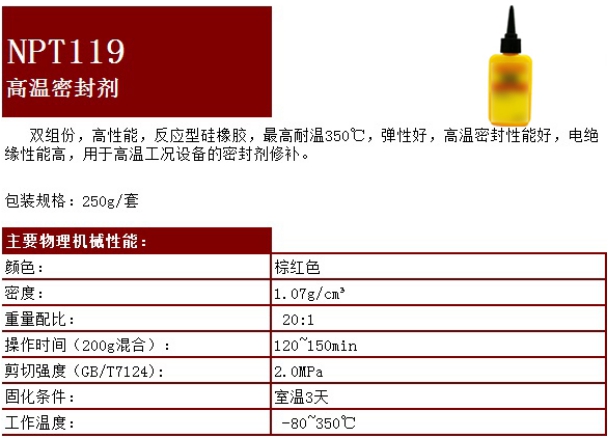

推荐产品：NPT-119高温密封剂

包装规格：500g/套

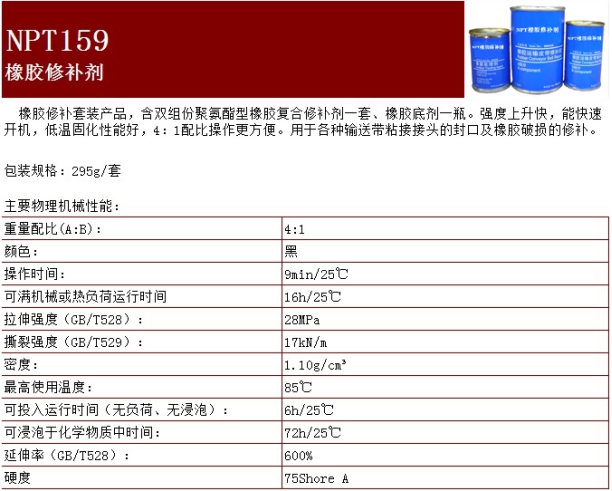

推荐产品：NPT-159橡胶修补剂

包装规格：500g/套
